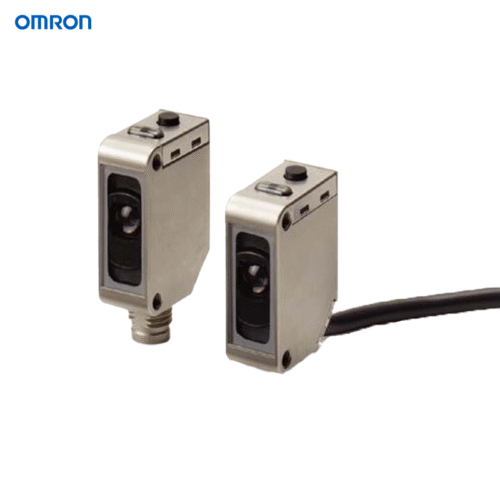

E3ZM-V色标检测 • 不锈钢外壳放大器内置型光电传感器
产品特点
节省空间设计，采用SUS316L壳体（E3ZM标准尺寸）
紧凑型设计相比之前的OMRON型号，体积减少了90%。
世界标准尺寸也有助于标准化安装规范。
紧凑设计中的同轴光学系统
尽管E3ZM-V仅为11×21×32毫米，但它采用同轴光学系统。
即使感测物体倾斜，反射光也会被同轴光学系统捕获，以提供稳定的探测。
产品信息
本体
| 检测方式 | 形状 | 连接方式 | 检测距离 | 型号 | |
|---|---|---|---|---|---|
| NPN输出 | PNP输出 | ||||
| 标记传感器 （ 扩散反射） |
 |
出线型（2m） | 12±2mm * （白色光） |
E3ZM-V61 2M | E3ZM-V81 2M |
| 接头型（M8/4极） | E3ZM-V66 | E3ZM-V86 | |||
*透过白、黄、黑色的组合，便能够支持±2mm （代表值）的品质落差。 关于其他的颜色检测能力，请参考第4页。
额定值/性能
| 型号 | 检测方式 | 连接方式 |
|---|---|---|
| NPN输出 | E3ZM-V61/-V66 | |
| PNP输出 | E3ZM-V81/-V86 | |
| 检测距离 | 12±2mm ＊1 | |
| 可检测范围 | 会因颜色的组合而相异 | |
| 光点直径 | φ2mm以下 | |
| 光源（发光波长） | 白色LED（450~700nm） | |
| 电源电压 | DC10~30V 包含链波（p-p） 10% | |
| 消耗电力 | 750mW以下（电源电压为30V时 消耗电流则为25mA以下） | |
| 控制输出 | 负载电源电压DC30V以下、负载电流100mA以下（残留电压 2V以下） 开路集极输出（会因NPN/PNP输出和型号而有所不同） |
|
| 远程控制输入 | NPN输出：ON状态：0V短路或1.5V以下（流出电流1mA以下） OFF状态：OPEN或Vcc-1.5V ~ Vcc （电流外漏0.1mA以下） PNP输出 ON状态：Vcc-1.5V ~ Vcc （吸入电流1mA以下） OFF状态：OPEN或1.5V以下（电流外漏0.1mA以下） |
|
| 动作模式 | 以教导顺序设定 *2 | |
| 保护回路 | 电源反接保护、负载短路保护、输出逆接保护 | |
| 应答时间 | 动作、复归：各50μs以下 | |
| 感度调整 | 教导方法 | |
| 使用环境照度 | 受光面照度 白炽灯：3,000lx以下、太阳光：10,000lx以下 | |
| 环境温度范围 | 动作时：-40~+60°C（*3）、保存时：-40~+70°C（不可结冰、结露） | |
| 环境湿度范围 | 动作时：35~85%RH、保存时35~95%RH（不可结露） | |
| 绝缘阻抗 | 20MΩ min. (at 500 VDC) | |
| 耐电压 | AC1,000V 50/60Hz 1min | |
| 震动（耐久性） | 10~55Hz 重复振幅1.5mm X、Y、Z各方向 2h | |
| 冲击（耐久性） | 500m/s2 X、Y、Z各方向 3次 | |
| 保护构造*4 | IEC60529规格IP67/DIN40050-9规格IP69K | |
| 连接方式 | 出线型（标准导线长度2m） / M8-4极接头型 | |
| 指示灯 | 动作指示灯（黄色）、稳定指示灯（绿色）、教导指示灯（红色） | |
| 重量（包装状态） | 出线型：约85g 接头型：约35g | |
| 材质 | 外壳 | SUS316L |
| 镜头区 | 甲基丙烯树脂 | |
| 显示部 | 聚醚（PES） | |
| 按键部分 | 氟树脂橡胶 | |
| 导线 | PVC | |
| 附属品 | 使用说明书 注：安装金具为另售 | |
＊1. 透过白、黄、黑色的组合，便能够支持±2mm （代表值）的品质落差。
关于其他的颜色检测能力，请参考第4页。
＊2. 标记传感器的输出动作切换：
使用教导方式时，第一次请指定想要设为ON的颜色，第二次则指定想要OFF的颜色。
＊3. 若环境温度为-25°C以下，则请勿将导线折弯。
＊4. 关于保护构造规格IP69K
IP69K系德国于DIN40050 PART9所制定之规范，包含对于高温、高压水之相关防护规定。
透过指定外型的喷嘴，将80°C的热水以80 ~ 100BAR的水压朝实验体喷水。 水量约在14 ~ 16公升。
实验体与喷嘴的间隔为10 ~ 15cm，喷水方向为自水平方向起算的0度、30度、60度与90度，
从各方位分别让实验体于水平面上旋转30秒。
